杯突试验机与万能试验机工作原理

文章出处:济南思达人气:发表时间:2020-07-06
  杯突试验机与电子万能试验机工作原理总体大致相同,区别在于油源的区别,电子万能试验机采用电子器件控制,而杯突试验机采用油源控制,两者工作原理如下:
  电子万能试验机工作原理:由减速机构、试验机框架、测量控制系统,试验附具等几部分组成。试验机下部为底座,机座内有调速电机和圆弧同步带减速机构,电机通过减速驱动滚珠丝杠转动,丝杠上有传动螺母,传动螺母与移动梁固结在一起,丝杠转动,移动梁就上下移动,通过调节电机的转速就可以改变移动梁的移动速度,从而满足试验要求的各种素的,测力传感器固定在移动衡量上,传感器上连接有夹持试样一端的夹具,夹持试样另一端的夹具与上横梁或台面板联接,移动梁上下移动即可对试样进行拉伸或者压缩试验。该机带有位移传感器、在试验过程中,移动梁上的负荷传感器测定试验力的大小,位移传感器测量位移量,两者的信号经过滤波放大,由A/D转换到单片机,单片机采集处理试验数据并显示,同时进行过载判断处理和保护。
  杯突试验机工作原理:当启动夹紧油泵时,油经换向阀、调速阀流向夹紧油缸,推动大活塞上升,使夹模 将试样夹紧;然后启动冲压油泵,油经换向阀、调速阀流向 冲压油缸,推动小活塞上升,使球形冲头压入试样;当试样在全厚度上出现穿透裂缝时,冲压负荷下降,此时冲头压入试样的深度即为试样的杯突值,然后两换向阀 同时换向,油泵的油流回油池,使冲头、垫模下降,当活塞落底时结束所有操作动作,完成试样杯突值的一次检测。

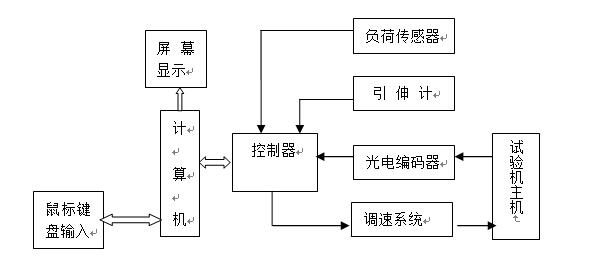

电子万能试验机工作原理
